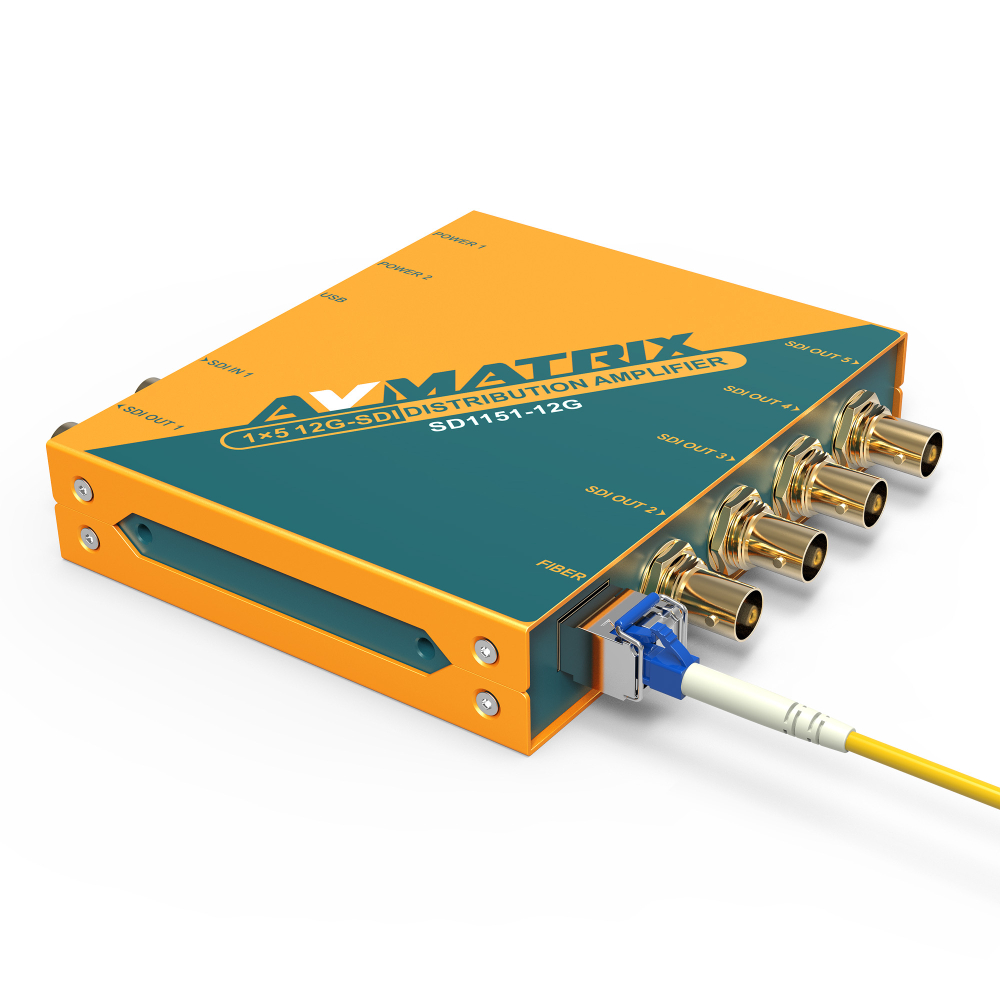

SD1151 представляет собой миниатюрный усилитель-распределитель 1x5 12G/6G/3G/HD/SD-SDI с восстановлением тактовой частоты. Формат входного сигнала SD/HD/3G-SDI определяется автоматически. Устройство обеспечивает компенсацию потерь в кабеле и восстановление сигнала, что позволяет увеличить длину кабеля SDI для SD сигнала: 400 м, HD: 200 м, 3G: 120 м. Кроме того, этот усилитель-распределитель обеспечивает совместимость всех входов и выходов с сигналами ASI.
Распределение сигнала 1x5
SD1151 - это компактный усилитель-распределитель с одним входом и с пятью выходами для SDI и многоскоростных SDI видеосигналов до 4К 60 Гц (12 Гбит/ с). Выходы поддерживают сигнал DVB-ASI
Компенсация потерь и восстановление сигнала SDI – до 400 метров
SD1151 включает встроенную компенсацию потерь сигнала на входе SDI и восстановление на выходах для максимальной эффектиности на расстояниях до 60 м для 12G и 400 м для HD-SDI.
Компактная конструкция и резервное питание
Использование высококачественных компонентов в сочетании с двумя источниками питания обеспечивает бесперебойную работу устройства даже при возникновении проблем с основным источником питания. А сверхкомпактный дизайн подходит для создания прямой трансляции или постпродакшна в вещательных апаратных, мобильных или телевизионных студиях.
Основные характеристики
Высокоскоростная обработка сигналов 12G/6G/3G/HD/SD-SDI
5 буферизованных выходов с восстановлением сигнала
1-канальный выход SFP опционально
Поддержка сигнала DVB-ASI
Автоматическая компенсация потерь кабеля и восстановление сигнала
Все вспомогательные данные передаются на все выходы
Светодиодные индикаторы питания и наличия сигнала
Резьбовой фиксирующий разъем питания
Конструкция съемного кронштейна для настенного монтажа
Хакактеристики
Модель AVMATRIX SD1151 12G-SDI 1×5 Интерфейсы Вход SD/HD/3G/6G/12G-SDI/DVB-ASI x 1 Выход SD/HD/3G/6G/12G-SDI/DVB-ASI x 1 SFP x 1 (опция) Форматы Скорость передачи видео SDI SD/HD/3G/6G/12G-SDI Стандарты SDI SMPTE ST-2081, SMPTE ST-2082 SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M-B, ITU-R BT.601, SMPTE 274M, SMPTE 425M Стандарты ASI DVB-ASI SDI Цветовое пространство, точность цветопередачи RGB 4:4:4 10 бит/12 бит YUV 4:2:2/4:4:4 10 бит/12 бит Прочие параметры Разъем питания Разъем питания с резьбой, Микро-USB Напряжение питания DC 5-17 В, USB 5 В Мощность потребления 2.4 Вт, 12В 0.2А Рабочая температура -20℃~ 60℃ Температура хранения -30℃~ 70℃ Рабочая влажность 0%~90% без конденсата Размеры 125,5х104 х24,5 мм Вес 500 г
Комплектация
Усилитель-распределитель AVMATRIX SD1151 12G-SDI 1×5 с восстановлением тактовой частоты Монтажный кронштейн – 2 Универсальный источник питания DC 12V Руководство по эксплуатации и гарантийный талон
