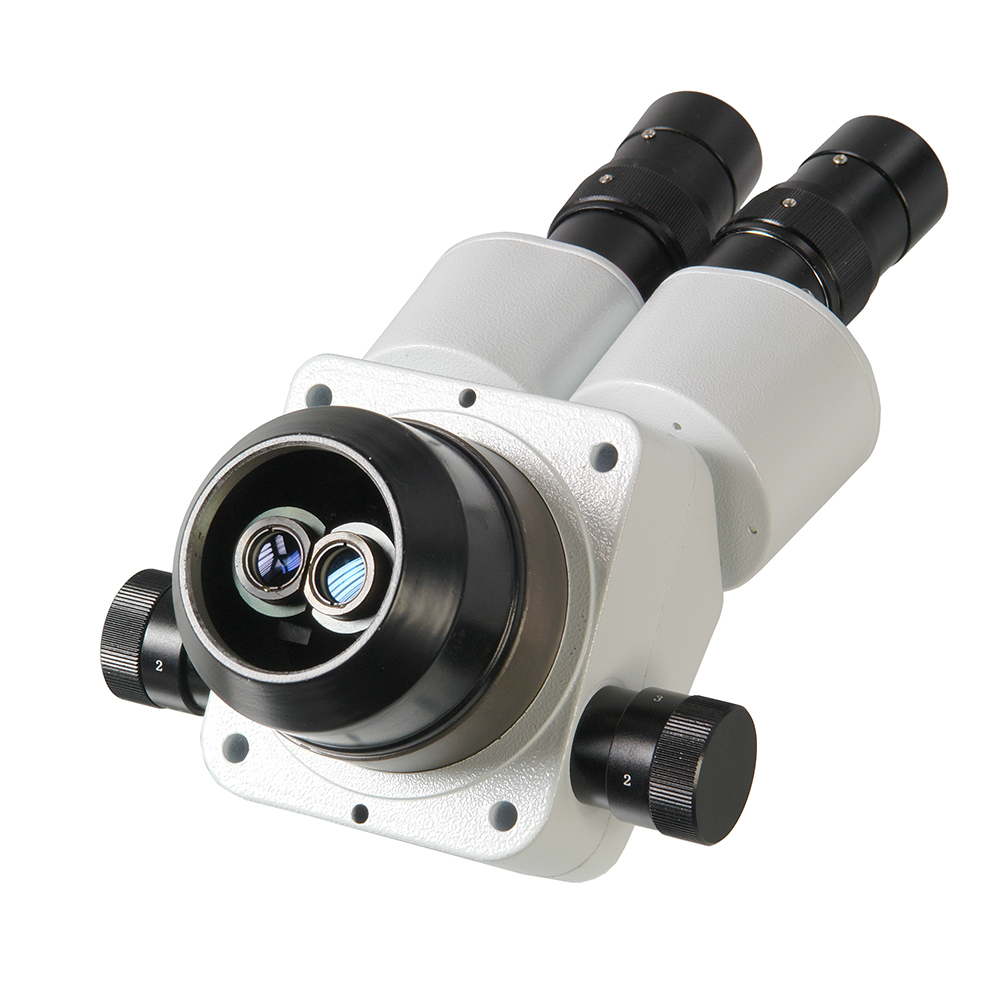

Тринокулярная оптическая головка Микромед МС-2-ZOOM вар.2 устанавливается на любой стандартный штатив стереомикроскопа Микромед - основание А, основание CR, штативы TD-1, TD-2, TD-3, TD-4. Для установки на штативы TD-3 и TD-4 необходимо использовать фокусировочный механизм с кронштейном - держателем оптической головки.
Посадочный диаметр - 70 мм.

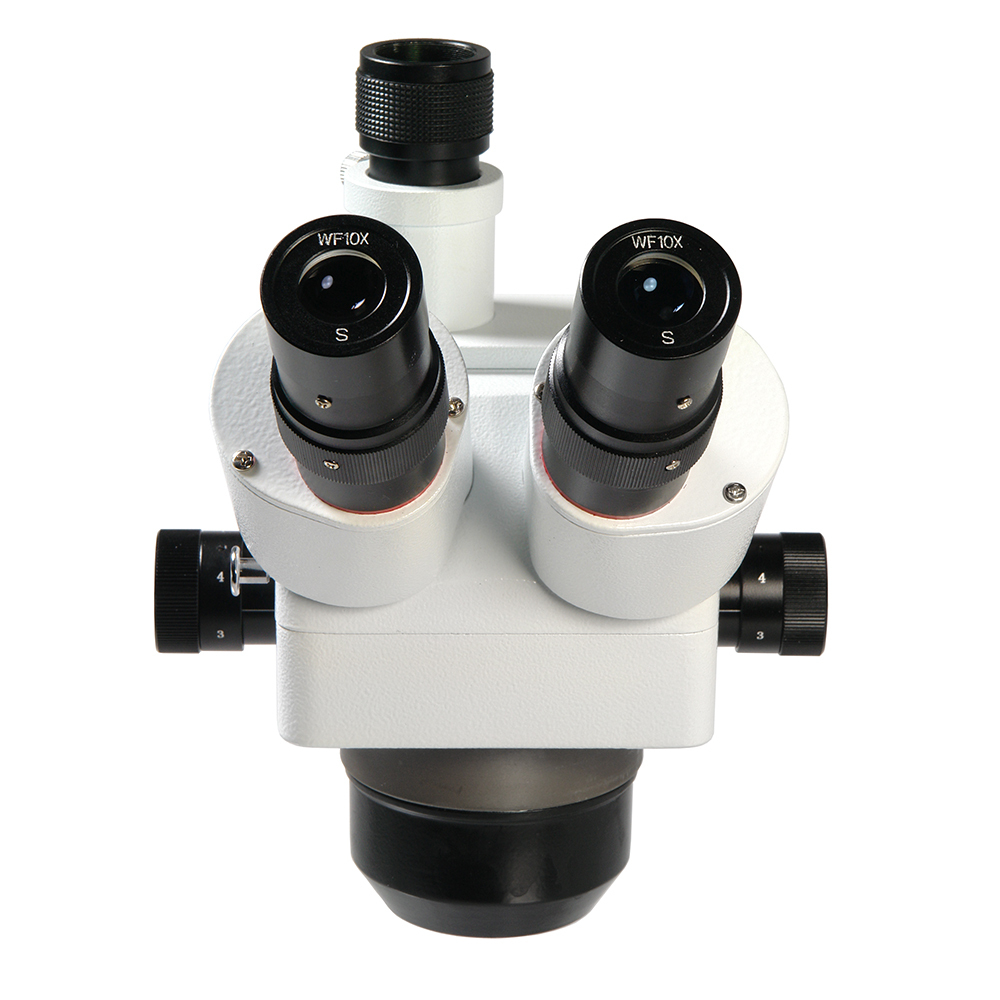

Вариант исполнения оптической головки "МС-2-ZOOM вар. 2" - тринокулярная модель, которая имеет третий вертикальный выход - канал визуализации. Данная конструкция позволяет выводить изображение в режиме реального времени на экран ПК с помощью видеоокуляра (видеоокуляр в стандартную комплектацию не входит). Видеоокуляр устанавливается в канал визуализации. Таким образом он не мешает проводить исследование через окуляры. Переключение светового потока с левого тубуса на вертикальный выход происходит посредством рукоятки, расположенной с левой стороны. Тринокулярный вариант исполнения визуальной насадки так же позволяет подключать комплект визуализации на базе ФК (в комплект не входит)
Увеличение оптической головки с каждой парой сменных окуляров и при всех насадках на объективную часть
Увеличение объективной части Окуляр 5х Окуляр 10х Окуляр 15х Окуляр 20х Стандартный объектив 1 ~ 4х 5 ~ 20х 10 ~40х 15 ~ 60х 20~80х С насадкой 0,5х 0,5 ~ 2х 2,5~10х 5 ~ 20х 7,5 ~ 30х 10~40х С насадкой 0,75х 0,75 ~ 3х 3,75~15х 7,5~30х 11,25~45х 15~60х С насадкой 1,5х 1,5 ~ 6х 7,5 ~ 30х 15~60х 22,5~90х 30~120х С насадкой 2х 2 ~ 8х 10 ~ 40х 20~80х 30 ~ 120х 40~160х
Рабочее расстояние и диаметр поля зрения оптической головки в плоскости объекта с каждой парой сменных окуляров и при всех насадках на объективную часть
Увеличение объективной части Рабочее расстояние, мм Поле с окуляром 5х, мм Поле с окуляром 10х, мм Поле с окуляром 15х, мм Поле с окуляром 20х, мм Стандартный объектив 1 ~ 4х 85 20-5 23-5,5 15,5-4 10,5-3 С насадкой 0,5х 0,5 ~ 2х 172 40-11 52-12 36-8,5 25-5,8 С насадкой 0,75х 0,75 ~ 3х 95 25-6,5 30-7 21-5 14-3,5 С насадкой 1,5х 1,5 ~ 6х 42 13-3,5 15-4,8 10,5-2,5 7-1,8 С насадкой 2х 2 ~ 8х 28 10-2,5 11,5-3 8-2 5,5-1,5
Характеристики:
Модель МС-2-ZOOM вар.2 Оптическая схема Грену Увеличение микроскопа 10х-40х (2,5х*-160х* - опция) Визуальная насадка тринокулярная Угол наклона визуальной насадки 45 град Регулируемое межзрачковое расстояние, в пределах 55-75 мм Окуляры 10х/23; (5х/20*; 15х/15*; 20х/10*; 10х/20 со шкалой* - опция) Посадочный диаметр окуляров 30.5 мм Объектив панкратический 1-4 крат Рабочее расстояние 85 мм Поле зрения 23 - 5,5 мм Размер упаковки 330х270х180 мм Вес с упаковкой 2.5 кг
Комплектация:
Оптическая головка МС-2-ZOOM вар.2 Гарантийный талон
