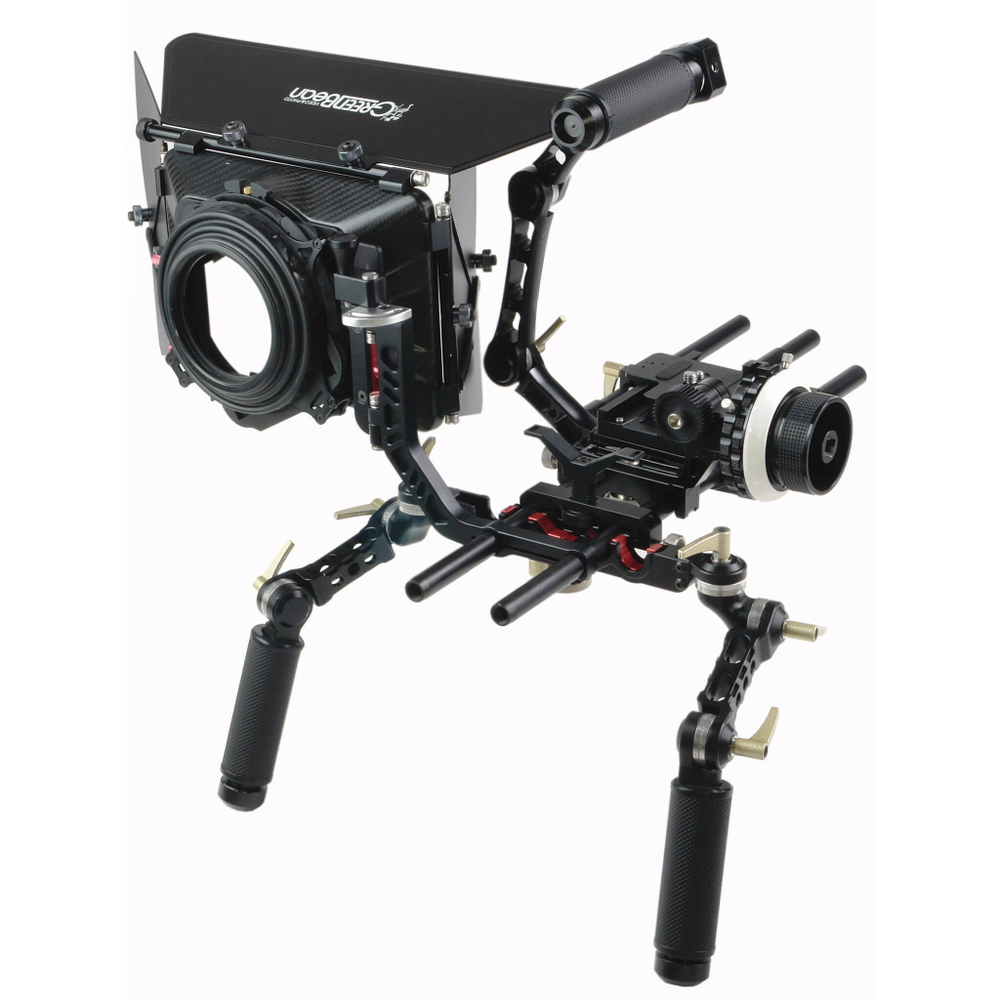

В качестве основы обвеса используются два алюминиевых суппорта (направляющие) диаметром 15 мм и длиной 440 мм, на которые «навешиваются» все остальные компоненты обвеса: ручки, площадка для камеры, компендиум, опора объектива, плечевой упор. Для удлинения суппортов, в комплекте с ригом идут два дополнительных суппорта длиной 100 мм с двухсторонними винтами. Все элементы обвеса (кроме резиновых накладок на рукоятки и плечевой накладки) изготовлены из алюминиевого сплава на высокоточном CNC оборудовании. Бесчисленное количество положений, в которые можно установить и зафиксировать все элементы обвеса, позволят подобрать оптимальную конфигурацию рига. Все затяжные барашки изготовлены из алюминиевого сплава и имеют храповой механизм.
КомпендиумКомпендиум (9″ х 6″) устанавливается перед объективом и служит в качестве бленды и для установки светофильтров. Металлический светозащитный короб, регулируемый по высоте, имеет три поворотных шарнира для установки светозащитных шторок: двух боковых и одной верхней (козырька). Все шторки в шарнире имеют надёжную винтовую фиксацию. Более того, предусмотрена возможность изменить геометрию боковых шторок для предотвращения засветки при работе с объективами с разным фокусным расстоянием. Геометрия козырька — неизменяемая.
За светозащитным коробом находятся кассета для двух светофильтров. Светофильры (размер 4″ х 4″) устанавливаются в оправу, фиксируются в ней подпружиненным штифтом и вместе с оправой устанавливаться в кассету. Одна оправа (ближняя к камере) имеет возможность вращаться вокруг своей оси, таким образом, можно установить поляризационный фильтр. Фиксация оправ в кассете — винтовая.
Смена объектива осуществляется без снятия компендиума с суппортов. Поворотный шарнир позволяет просто откинуть компендиум в сторону на угол до 180°.
С обратной стороны компендиума закреплено резиновое кольцо с отверстием под объектив камеры диаметром 86 мм (допустимый максимально возможный диаметр объектива составляет 131 мм — со снятым резиновым кольцом).
РучкиВ комплекте обвеса предусмотрены ручки: нижняя (с двумя рукоятками) и верхняя захват-ручка. Ручки быстросъёмные, установить их возможно на левую или правую сторону. Фиксация ручек на суппортах винтовая. Для удобства хвата, ручки имеют резиновые рукоятки. Для облегчения конструкции, нижняя ручка имеет отверстия и проточки. Нижние ручки также можно установить на 19 мм суппорта. Для установки дополнительного оборудования на риг, верхняя захват-ручка снабжена 12-ю отверстиями с резьбой 1/4″. Изменить направление рукояток и подобрать их оптимальное положение позволяют шарниры, находящиеся на плечах ручек. ...
Хакактеристики
Комплектация
