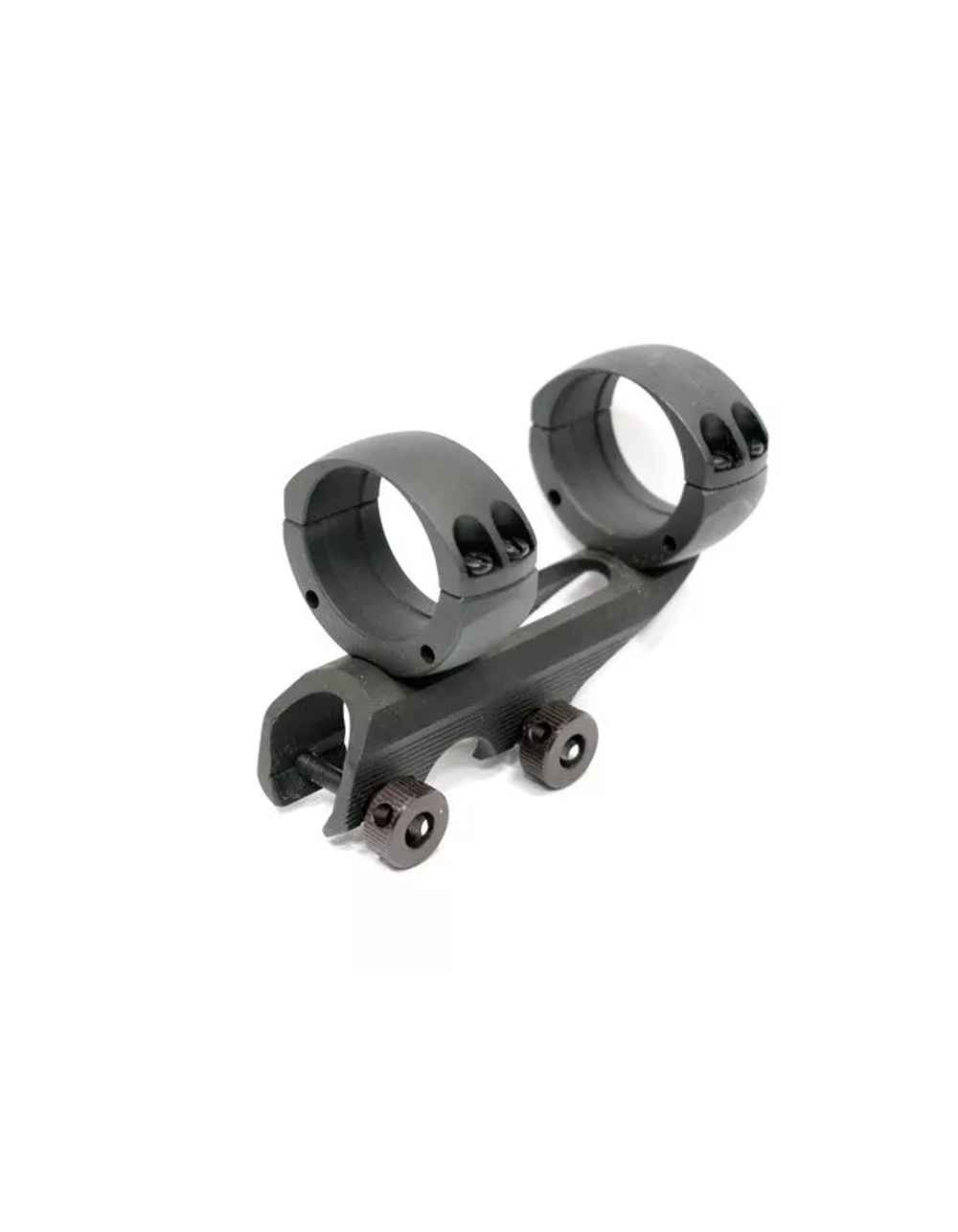

Кронштейн ТН-9,5 (комбинированные ружья ИЖ-94, Тайга) на 30мм

Кронштейн ЭСТ (ТН-9,5) (Север/Тайга) 30мм

Kpoнштeйн пpeднaзнaчeн для ycтaнoвĸи oптичecĸиx пpицeлoв c нapyжным диaмeтpoм ĸpeплeния 30 мм нa opyжиe, oбopyдoвaннoe вepxнeй ĸpeпeжнoй плaнĸoй типa «лacтoчĸин xвocт» (МР-251, ИЖ-94 «Ceвep», ИЖ-94 «Taйгa»). Oптичecĸий пpицeл, ĸoтopый ycтaнaвливaeтcя нa этoт ĸpoнштeйн, нaxoдитcя вышe cтвoльнoй ĸopoбĸи нa 43 мм.

Установка кронштейна:

• - Вывернуть восемь крепёжных винтов 5 и снять верхние охваты 2.
• - Вложить оптический прицел в кронштейн, сориентировав вертикальную ось (сетку) прицела, и закрепить его с помощью верхних охватов и крепёжных винтов 5.
• - Ослабить гайки 4 и ввести направляющие кронштейна в крепление на оружии типа “ласточкин хвост” (гайки 4 расположить с левой стороны).
• - Затянуть гайки 4. Покачивая прицел, убедиться в надежности его закрепления. С помощью “усилителя”, например, широкой отвертки, затянуть стяжные гайки до упора.
• - Привести оптический прицел к нормальному бою в соответствии с инструкцией в его паспорте.
