Описание
Кронштейн Т позволит установить на Ваш оружие оптический прицел.
Прицелы могут быть различных типов, например ПО 4х24, ПЛ 4х34, ПО 6х42. Кронштейн Т с оптическим должен устанавливаться на комбинированные ружья типа "Тайга", имеющие верхнюю планку с "Ласточкиным хвостом". При необходимости прицел с кронштейном может быть быстро снят или установлен на оружие.
Несомненно, достоинством кронштейна является то, что одновременно можно пользоваться и оптическим прицелом, и открытым прицелом карабин. Карабины должны иметь крепежную планку типа "ласточкин хвост".
На оружие кронштейн устанавливается в следующей последовательности:
- Вывернуть четыре крепежных винта М3 и снять верхние ухваты.
- Вложить оптический прицел в кронштейн сориентировав вертикальную ось (сетку) прицела и закрепить его с помощью верхних охватов и крепежных винтов.
- Ввести направляющие кронштейна в "ласточкин хвост" на карабине. Внимание! Стяжные гайки располагаются с левой стороны.
- Выбрать продольное положение кронштейна так, чтобы он не мешал выбросу отстрелянных гильз - или рядом с затвором (БИ-7), или боковым вырезом над затвором (ТОЗ 78).
- Затянуть стяжные гайки. Покачивая прицел, убедиться в надежности его закрепления. С помощью "усилителя", например монеты, затянуть стяжные гайки до упора.
- Привести оптический прицел к нормальному бою в соответствии с инструкцией в его паспорте.
При установке прицела с посадочным диаметром 25,4 мм под охваты рекомендуется подложить алюминиевую или латунную полоску толщиной 0,2 - 0,3 мм.
Технические характеристики:
|
Диаметр охвата, (мм) |
25,4 |
|
Высота установки, (мм) |
39 |
|
Основание "ласточкина хвоста", (мм) |
5,4 |
|

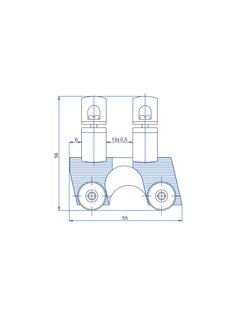

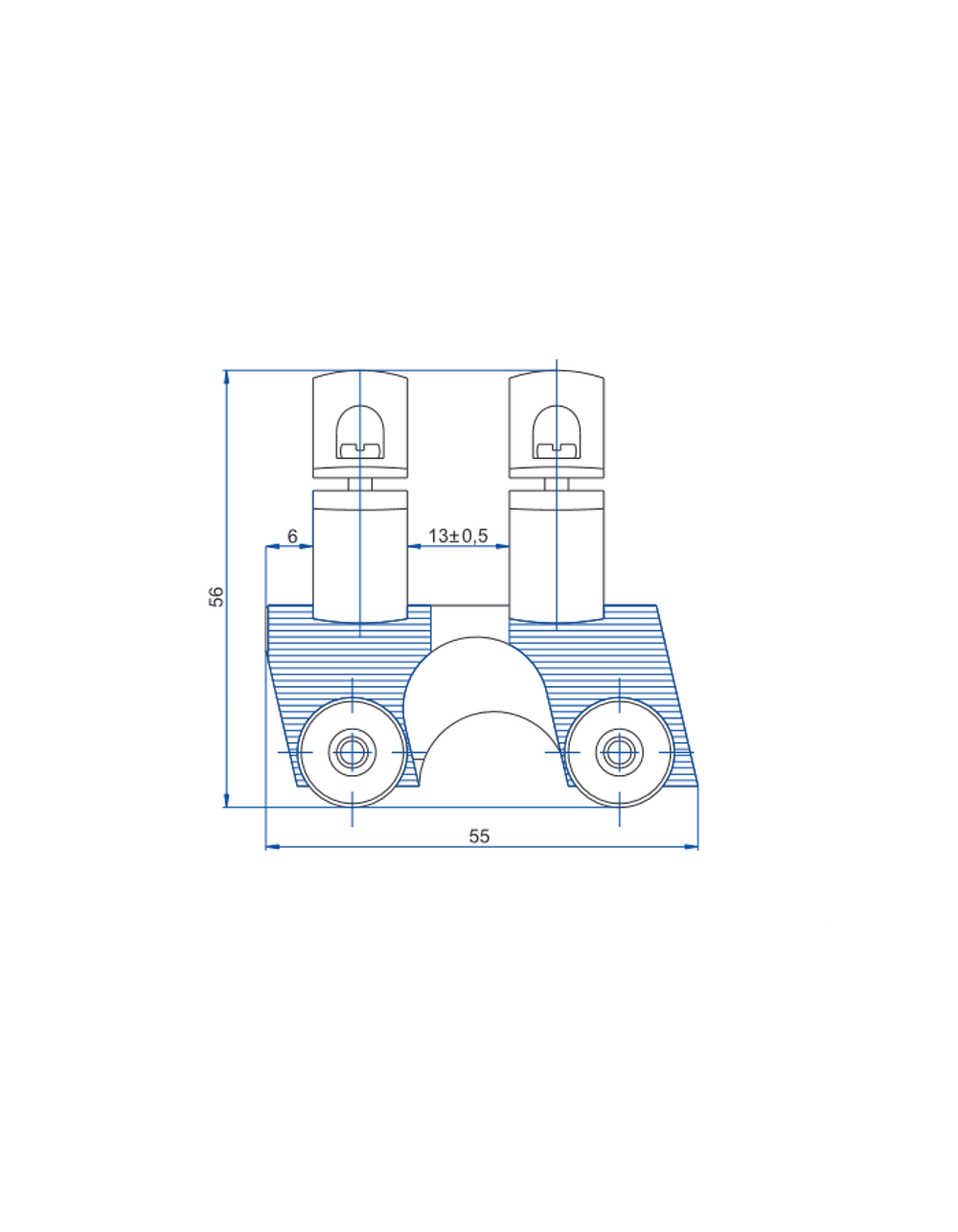

Габариты кронштейна, (мм) |
39х56х55 |
|
Масса, (гр) |
150 |
