Калибровочный слайд XY

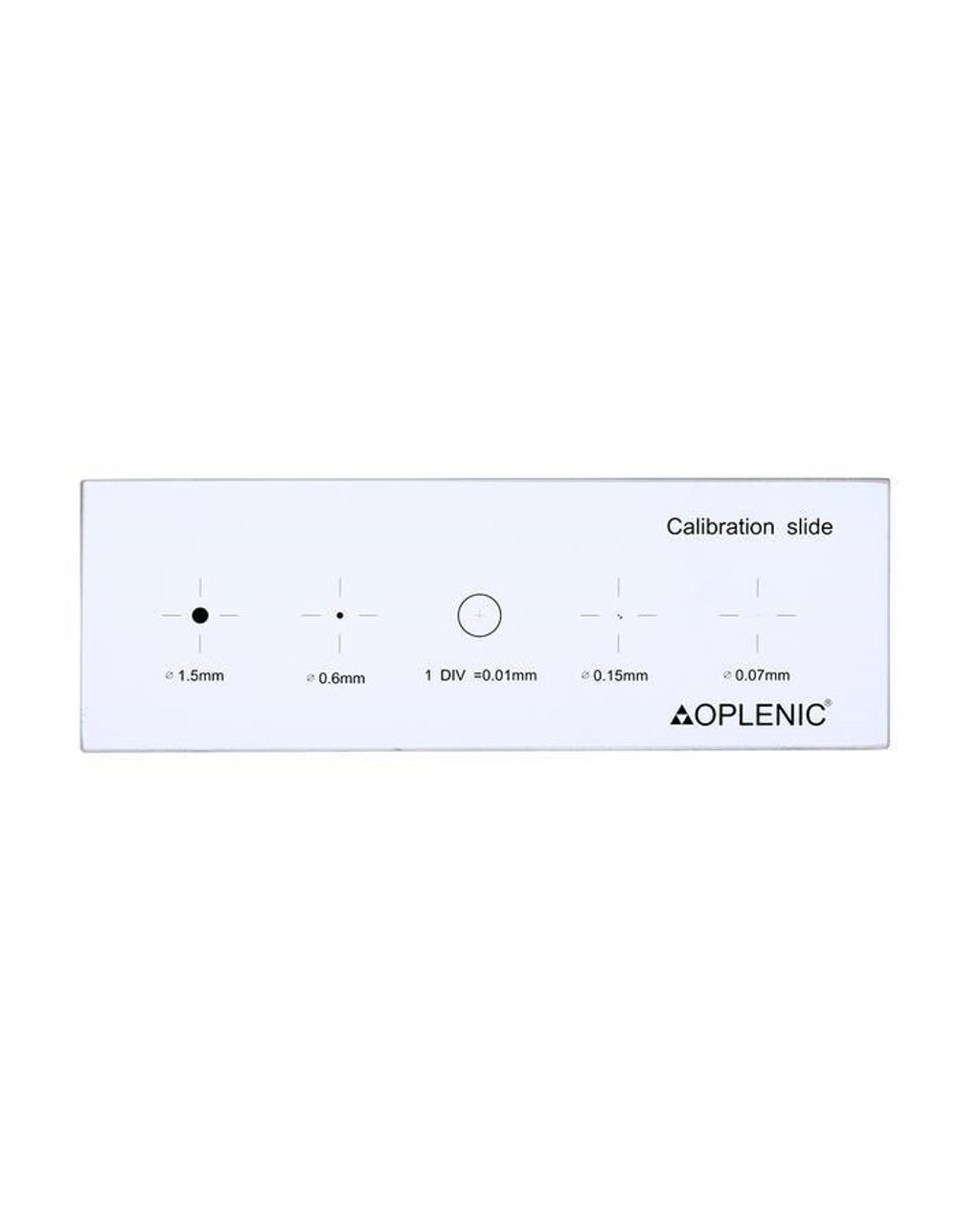

Шкала на перекрестии. Цена деления шкалы 0,01 мм. Для удобства работы — дополнительно окружности диаметром: 1,5 мм, 0,6 мм, 0,15 мм, 0,07 мм.

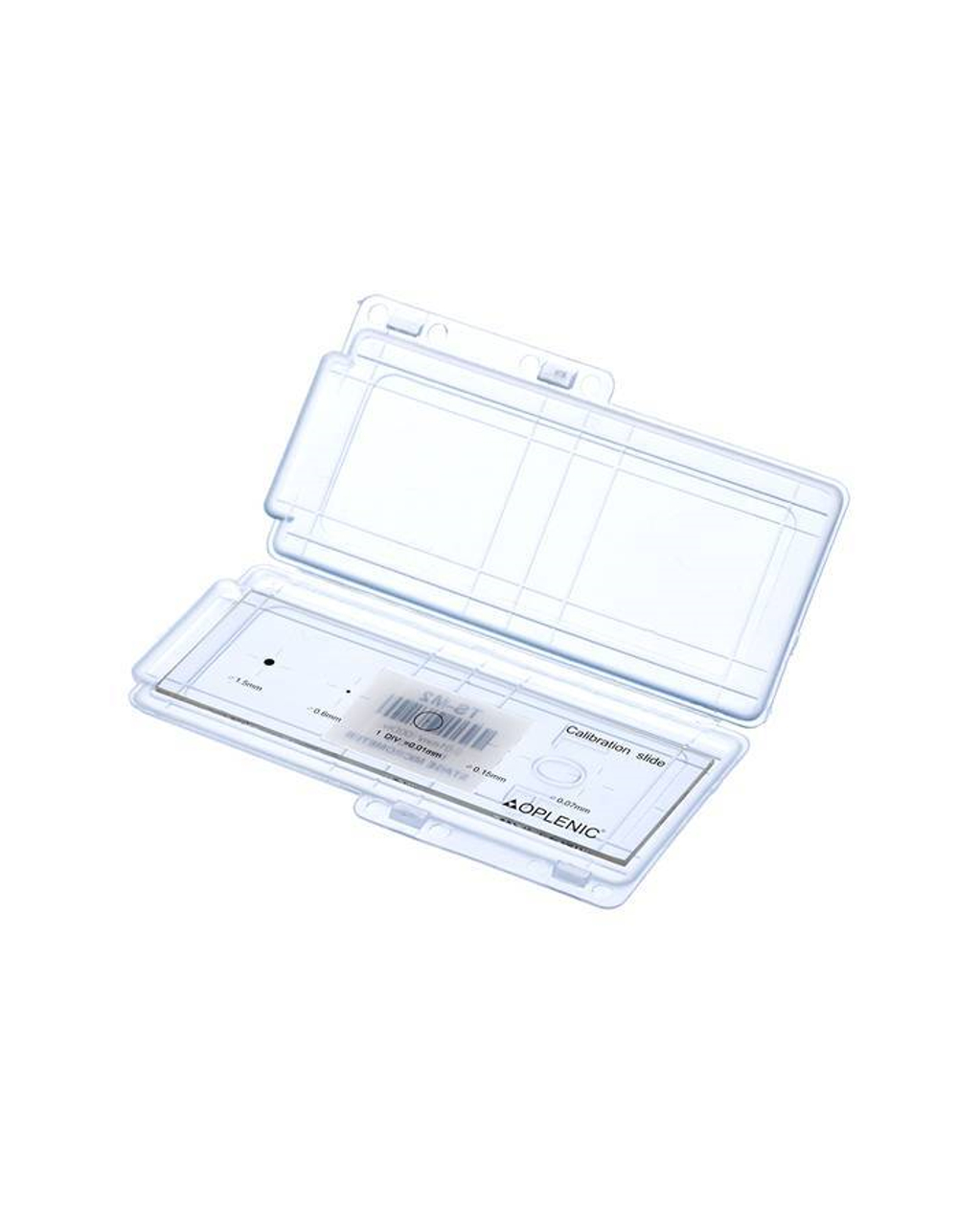

Калибровочный (микрометрический) слайд предназначен для проведения калибровки программы анализа изображений для измерения расcтояний в реальных единицах. Калибровочный слайд представляет собой прозрачное стекло (по размеру предметного стекла микроскопа) с нанесенной на него микрометрической шкалой с разрешением 0,01 мм. Сняв изображение микрометрической шкалы при каждом рабочем увеличении микроскопа и указав известное расстояние в режиме калибровки, Вы задаете масштаб изображения в реальных единицах (микрометр, миллиметр и т. д.).

Калибровка:

1. Поместить калибровочный слайд на предметный стол микроскопа. 2. Выбрать рабочий объектив и установить максимальное разрешение камеры. 3. Получить на экране монитора контрастное изображение шкалы и снять изображение. 4. Вызвать в используемой программе команду «Калибровка» (для ScopePhoto Define Software Power) 5. Указать двумя щелчками мыши максимальное видимое расстояние и ввести значение в реальных единицах. 6. Ввести название калибровки и проверить результат. 7. Программа запомнит коэффициент, и в дальнейшем Вы сможете выбрать любую единицу измерения, все результаты будут пересчитываться в соответствии с Вашим выбором.
