Фазово-контрастное устройство для Микромед 3 ЛЮМ LED (ФКУ) является устройством для наблюдения методом фазового контраста и предназначается для исследования малоконтрастных объектов, не видимых в микроскоп при наблюдении по методу светлого поля. Устройство может применяться на микроскопе Микромед 3 ЛЮМ LED.
Основными частями устройства являются фазовый конденсор, фазовые объективы и вспомогательный микроскоп.
Крепление фазового конденсора типа "под винт".
В комплект входят фазовые объективы-планахроматы 10х/0,25; 20х/0,4; 40х/0,65; 100х/1,25. Объективы рассчитаны на длину тубуса "бесконечность" и толщину покровного стекла 0,17 мм
Принцип действия устройства основан на методе фазового контраста, позволяющем наблюдать неокрашенные малоконтрастные препараты.
Конденсор может быть использован для наблюдения обычным способом; для этого под револьверным диском имеется ирисовая диафрагма, а в диске револьвера, кроме кольцевых диафрагм, имеется свободное отверстие для пропускания всего пучка света.
Фазовый конденсор вставляется в кольцо кронштейна конденсора микроскопа вместо обычного светлопольного конденсора и зажимается винтом обычным способом.
Смена кольцевых диафрагм, в зависимости от применяемого объектива, производится поворотом револьверного диска за накатанную часть до фиксации, причем в окне кожуха конденсора должна появиться цифра, соответствующая увеличению применяемого объектива или цифра «0», соответствующая свободному отверстию. Вспомогательный микроскоп применяется при центрировке изображения кольцевой диафрагмы конденсора относительно фазового кольца объектива.
Фазово-контрастная микроскопия - это метод исследования, основанный на получении с помощью специальных приспособлений контрастного изображения различающихся по плотности структур бесцветных прозрачных микрообъектов (например, живых микроорганизмов и тканевых культур). При прохождении пучка света через неокрашенный объект изменяется лишь фаза колебания световой волны, что не воспринимается человеческим глазом. Чтобы изображение стало контрастным, необходимо превратить фазовые изменения световой волны в видимые амплитудные. Это достигается с помощью фазово-контрастного конденсора и фазового объектива.
Характеристики:
Увеличение объективов 10х / 20х / 40х / 100х Апертура 0,25 / 0,40 / 0,65 / 1,25 Рабочее расстояние 5 / 8,8 / 0,66 / 0,36 мм Тип объектива PL – объектив-планахромат, PHP – фазовый вариант исполнения Высота тубуса "бесконечность" Работа с покровным стеклом 0,17 мм Габаритные размеры в упаковке 100х160х220 мм Масса не более 0,9 кг

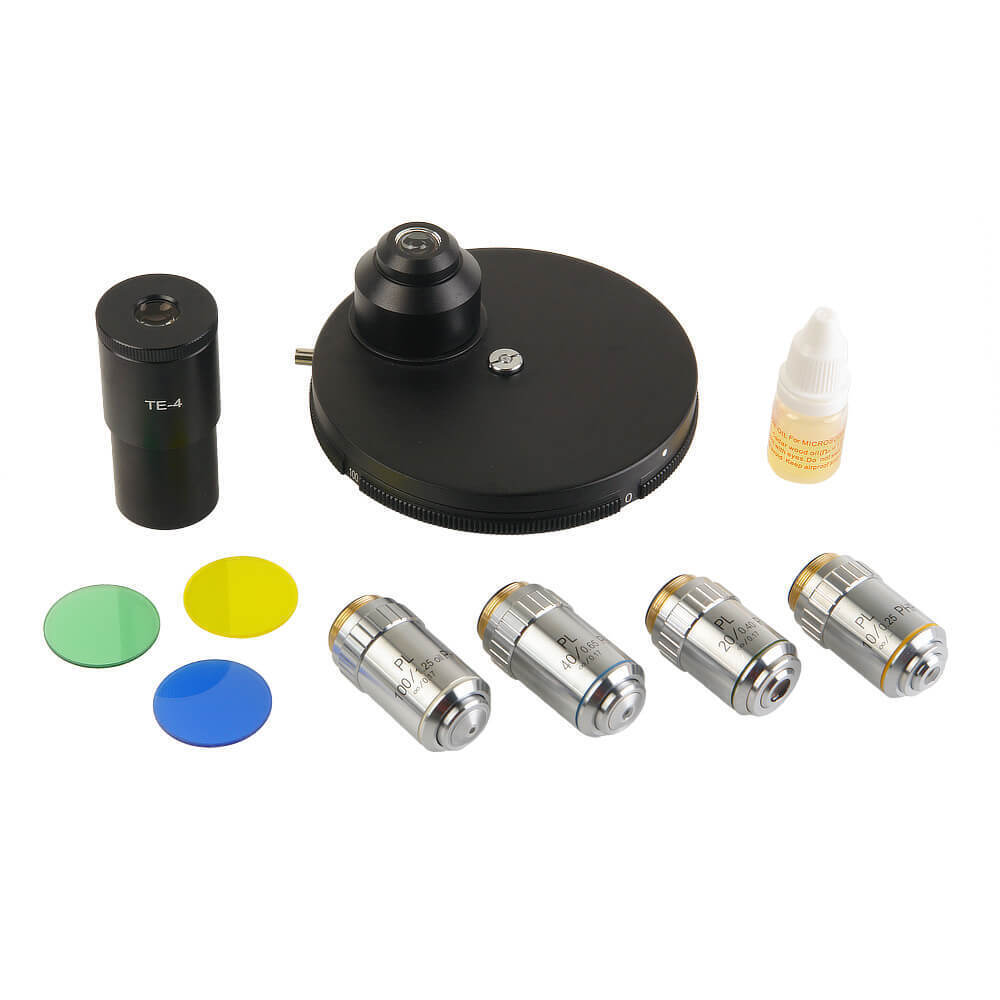

Комплектация:
Фазовый конденсор (тип крепления – «под винт») – 1 шт. Объективы – 4 шт. Вспомогательный микроскоп (посадочный диаметр – 30 мм) – 1 шт. Светофильтр – 3 шт. (голубой, зеленый, желтый)
